江苏sc100x100标准气缸型号

产品简介：

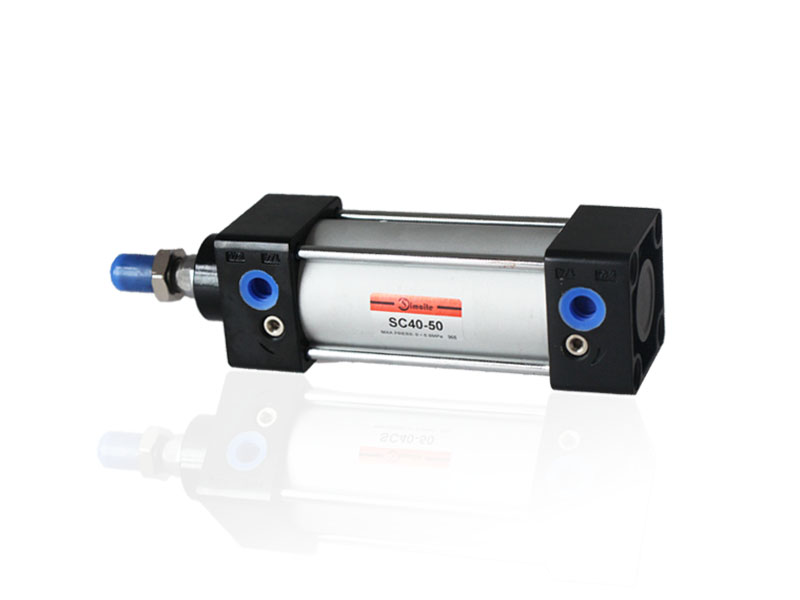

产品详情：江苏无锡斯麦特标准气缸价位信息品牌：斯麦特，型号：SC，适用范围：0.15〜0.85，类型：普通气缸，缸径：3240506380100125160200（mm），理论力：100（n），最大载荷：1000（n），最大作用力间距：1000（nm），重量：3（kg），缸数：12，优质气瓶，标准气瓶，可调气瓶，非标气缸气动元件的供应商为无锡斯麦特自动化科技有限公司。江苏无锡斯麦特优质气瓶，标准气瓶，可调气瓶，非标气缸气动元件价位100元/片。 公司称呼：无锡斯麦特自动化科技有限公司 联系人：陈文杰先生（经理） 对讲机：051082307779 手机： 传真：051082262470 公司地址：中国江苏无锡市高新技术产业开发区招商城路124楼133 邮政编码：214008 免润滑 使用含油轴承，这样就不须润滑活塞杆 缓冲 除固定缓冲器外，圆柱端子还具可调缓冲器， 气瓶倒置时安定且无冲击 各种安装类型 多种安装配件供客户选取 有磁性 气缸活塞配有永磁体，可以触发安全性 将气缸上的电磁开关安装到感测气缸的移动位置 气缸的工作原理 1.2.1单作用油缸 单作用气缸只有一个腔，可以输入压缩空气以实现一个方向的运动。活塞杆只能通过外力推回;通常通过弹簧力，膜片张力，重力等来实现 其原理和结构如图42.2-2所示。 图42.2-2单作用油缸 1―气缸体；2―活塞；3―春天；4―活塞杆; 单作用气缸的特点是： 1）仅一端进入（排出）空气，结构简便，耗气量小。 2）通过弹簧力或膜片力复位，一部分压缩空气能量用于克服弹簧力或膜片张力，从而减小了活塞杆的输出力。 3）气缸中装有弹簧，隔膜等，冲程一般较短；与相同体积的双作用气缸相比之下，有效行程更小。 4）气缸和膜片的复位弹簧的张力会随着变形量的变化而转变，因此活塞杆的输出力会在行驶过程中时有发生变化。 由于上述特性，单作用活塞缸主要用于短行程，在对推力和移动速度要求不高的地方，例如气吊，定位和夹紧装置，而不是单作用柱塞缸，它可用于长行程和高负载场合。 1.2.2双作用油缸 双作用气缸是指两个腔室可分别输入压缩空气以实现双向运动的气缸，其结构可分为双活塞杆型，单活塞杆型，双活塞型，缓冲型和非缓冲型等。这种类型的气缸被普遍使用。 1）双活塞杆双机能气缸double活塞杆cylinder有固定气缸和活塞杆fixed两种类型，其工作原理如图42.2-3所示。 固定好气缸体后，其负载（例如工作台）连接到两个气缸活塞杆，压缩空气依次进入气缸的两个腔室（一个腔室进入而另一个腔室排出），并且活塞杆带动工作台左右移动。，工作台的运动范围等于其有效行程的3倍。安装空间大，通常用于小型设备。 固定活塞杆后，可以便捷地连接管道。活塞杆制成空心，缸体与负载（工作台）连接为一体，压缩空气从空心活塞杆的左端或右端进入缸体的两个腔室，以驱动缸体工作台向左或向左移动，工作台的移动范围是有效行程s的两倍。适用于中型和大型设备。 图42.2-3双活塞杆双作用气缸 a）气缸是固定的；b）活塞杆已固定 1―气缸体；2―工作台；3―活塞；4―活塞杆;5―框架 双活塞杆气缸的两端直径相同，因此活塞两侧的受力面积相等，当输入压力和流量相同时，往复运动的输出力和速度为相同。 2）缓冲油缸对于接近行程末期的高速油缸，如果不采取必需的措施，活塞将以很大的力（能量）撞击端盖，从而引起振动和零件损坏。活塞在行程结束时稳定移动，从未冲击。在气缸的两端都添加了缓冲装置，通常称为缓冲缸。缓冲缸如图42.2-4所示，主要由活塞杆1组成，活塞2，缓冲柱塞3，止回阀5，节流阀6，端盖7等，其工作原理是：当活塞在压缩空气的推动下向右移动时，气缸右腔中的气体为通过柱塞孔4和气缸盖上的气孔8排出。当活塞移动到接近冲程终点时，座落活塞右侧的缓冲柱塞3阻塞柱塞孔4，并且当活塞继续移动至右边，剩下的气体封闭在圆柱体的右腔中er被压缩并缓慢通过节气门6，空气孔8被排出。如果压缩气体产生的压力能与活塞运动的所有能量相均衡，则会获得缓冲作用，从而使活塞在冲程结束时稳定运动而不会产生冲击。调节节流阀的开度图6中所示的活塞可以控制位移量，从而确定压缩容积中的压力（称为缓冲室）以调节缓冲效用。如果活塞沿相反方向移动，则压缩空气从气孔8输入，并且止回阀5可以直接打开以推动活塞向左移动。例如，节气门6的开度是固定的并且无法调节，这被称为不可调节的缓冲缸。 图42.2-4缓冲缸 1―活塞杆;2―活塞；3―缓冲柱塞;4―柱塞孔;5―单向阀 6节气门7-端盖；8气孔 气缸的缓冲装置有很多种，以上只是其中之一。当然，也可以对气动回路采取措施以达到缓冲的目的。 1.2.3，组合缸 组合缸通常是指由缸和液压缸的组合形成的气，气，液增压缸等。众所周知，气缸使用的工作介质是压缩空气，其特点是动作快速，但速度不易控制。当负载变化很大时，很可能会时有发生“爬行”或“自推”现象。通常认为不可压缩的液压油的运动特性不如液压缸快，但其速度容易控制。当负载变化很大时，应采取合适的措施，一般不会出现“蠕变”和“自推”现象。巧妙地将气缸和液压缸组合在一起，补救了彼此的缺乏，成为了气动系统中常用的气液阻尼缸。 气-液阻尼缸的工作原理如图42.2-5所示，其实缸体和液压缸是串联连接的，两个活塞固定在同一活塞杆上，液压缸不需要泵来供油，因为只要充满油，就在入口和出口之间安装一个液压单向阀，一个节流阀和一个补油杯。当向气缸的右端供应空气时，气缸克服了驱动力液压缸的活塞向左移动（液压缸的左端已耗尽）。此时，液压缸的左端排出油，单向阀关闭。在油杯中，如果此时打开节气门端口，则液压缸的左腔将畅顺地排油，并且两个活塞将运动得更快。相反，如果关闭节气门端口，则液压缸的左腔将排出油。阻塞后，两个活塞的速度会变慢，这样，通过调节节流阀的开度，就可以控制活塞的运动速度，可以看出气液阻尼的输出力油缸应为油缸中压缩空气产生的力（推力或拉力）与液压油缸中油的阻尼力之差。 图42.2-5气-液阻尼缸 1-节气门；2油杯;3-止回阀；4-液压缸;5缸;6-外部负载 气-液阻尼缸有很多类型。 根据液压缸和液压缸的连接形式，可分为串联型和并联型两种。上面是系列类型，图42.2-6是并联型气-液阻尼缸。串联缸体较长；在加工和安装过程中对同轴度的要求较高；有时两个气缸之间可能会出现气窜油现象。平行缸体较短，结构连贯。气瓶和液压缸分离，不存在漏油现象。因为液压缸的工作压力可能很高，所以可以将液压缸制成相对较小的直径（无需与液压缸的直径相同）；但是，由于气瓶和气瓶安装在不同的轴上，所以会产生额外的扭矩，这会增加导轨装置的磨损，并可能导致“蠕动”。串联型气-液阻尼缸在前面或后面的液压缸之间也有差别。液压缸在后面。参见图42.2-5。液压缸活塞两端的作用面积不同。在工作过程中需要储油或补油，并且油杯较大。如果将液压缸放在前面（液压缸在后面），则液压缸的两端都有活塞杆，并且两端的作用面积相等。除了补充泄漏外，不会有任何储油和补油疑问，并且油杯可能很小。 1―液压缸；2―气缸可分为： 1）慢进慢退； 2）慢进快退； 3）快进，慢进和快退。 其调速特性和应用如表42.2-3所示。 就qi-液阻尼缸的结构而言，它可以分为多种形式： 节流阀，单向阀单独安装或安装在气缸盖上；单向阀安装在活塞上（例如挡板式单向阀）；孔，槽，缸内滑柱式，气缸壁上的机器浮动联轴器类型，行程阀控制快进类型等。活塞上带有挡板式止回阀的气液阻尼缸如图42.2-7所示。活塞有着挡板止回阀。当活塞向右移动时，挡板离去活塞，止回阀打开，液压缸右腔中的油通过活塞上的孔（即活塞的止回阀孔）流向左侧。腔），实现快退，运用活塞上孔的数目和大小控制快退的速度。当活塞向左移动时，挡板拦住活塞上的孔，单向阀为关闭油门，液压缸左腔中的油通过节流阀（通过缸的外管路）流到右腔中。调节节流阀的开度可以调节活塞的慢速移动速度。结构相对简便，制造工艺更为简便。 图42.2-8是带有机器浮动连接的快速进风气液阻尼器缸的示意图。在液压缸活塞杆末端的t形顶块与活塞之间有一个自由行程s1。钩在气缸活塞杆的末端，实现空行程的快速迫近，然后驱动液压缸的活塞通过节流和阻尼实现缓慢的推进。在回程期间，空行程s1为也要先取下，然后它与液压活塞一起通过单向阀移动，以实现快速倒转。 表42.2-3gas-液阻尼缸调速特性和应用 速度控制模式示意图特性曲线作用原理的应用 可调节流阀安装在gas-液阻尼缸的回油管路中，用于调节活塞来回运动的速度。也适用于空转行程短和工作行程短（s＜20mm）的场合 单向节气门调速器在调速油路中并联连接一个单向阀和节气门，当活塞向右移动时，单向阀关闭，节气门缓慢移动;当活塞向左移动时，单向阀打开，它很快退却而不节流。适用于空转行程短和工作行程长的场合 快速接近订单 节气门调速连接？液压缸点配什么？用管道对准。当活塞开始向右移动时，右腔内的油直接注入？通过fgea电路结束以实现快速处置。活塞何时经过？要点是，机油只能通过节流阀注入α端，以实现缓慢进发。当活塞向左移动时，单向阀打开以实现快退，由于快速接近，节省了空转时间并改善了劳动生产率，这是各种机床和设备最常用的方式 图42.2-7活塞上带有挡板式止回阀的气体-液阻尼缸 图42.2-8浮动连接gas-液阻尼缸原理图 1缸;2―顶丝;3—t形顶块；4-牵开器；5—液压缸 1―图42.2-9是另一种浮动连接的气液阻尼器气瓶，与前者的差别在于t形顶块和吊钩安装在不同的位置，前者设置在气瓶的外部，后者是设置在气缸的活塞杆中，结构连贯但不容易调节空转行程s1（前者可以通过调节顶线轻松调节s1的尺寸）。 1.2.4特别气缸 （1）冲击缸 普通冲击缸 第三阶段：冲击部分。当活塞开始移动时，积累气缸腔p30中的压力可以认为已达到气源压力ps。同时，小体积的无杆腔（包括环形空间c）通过排气孔3与大气连通，因此p10压力pa等于大气压pa/ps。由于无杆腔压力p1大于临界压力比0.528，则在活塞开始移动后，它以很小的音速在很小的流动部分（射流口与活塞之间的环形表面）流动，从而导致无杆腔中的压力急遽增加直到抵达气缸室。内部压力抵消。抵消压力略最低空气源压力。以上可称为冲击部分的第一部分.i部分的作用时间极短（仅几毫秒）。杆腔中的压力变化很小，因此在第一部分的结尾，杆腔压力p2（作用于活塞的整个区域）大于活塞杆（作用于无杆腔侧的环形区域）它更大。在如此大的压差作用下，活塞获得较高的运动加速度，使活塞高速运动即受到冲击。在此过程中，b口仍为进气口，气缸腔为连接到无杆腔并且压力相等。可以认为储气-无杆腔是一个绝热的绝热膨胀过程，同时限制了杆腔排气孔a的流通面积。活塞的高速撞击将不可避免地导致杆腔中的气体快速压缩（排气不畅），并且杆腔中的压力将快速升高（可能大于空气源压力）。会导致活塞减速直到下降到0的速度。以上可以称为冲击部分的第二部分，可以认为第二部分中的活塞杆腔是带有侧排气的绝热压缩过程。整个冲击周期十分短，大概数十毫秒。请参见图42.2-11c。 普通冲击缸的工作原理 1-蓄气缸;2―中间盖；3―排气孔；4―喷气口；5―活塞 第四阶段：弹跳部分。从能量的见解来看，在冲击部分之后，气缸室中的压力能量被转换为活塞的动能，而活塞的部分动能被转换为杆腔的压力能。结果，杆腔中的压力大于气体储存无杆腔中的压力。压力依然很高，即形成了“气垫”，导致活塞沿相反方向移动。结果，气体积累-无杆腔的压力将增加，该压力大于杆腔的压力。这样，活塞在汽缸中来回来回运动，即弹跳。直到活塞两侧的压力差不能克服活塞的阻力，它才能不再弹跳。从a排空杆腔气体后，活塞下降到末端。 第五阶段：能耗段，活塞下降到末端后，如果换向阀未立刻复位，则无杆储气腔将继续膨胀直到达到气源压力。再度复位时，所有充满的气体需要排出，可以看出这种充气不能作为有功功率，所以称为耗能段，在具体使用中应避免使用此段（使换向阀返回复位位置）时间部分）。 对于内径d=90mm的气缸，在气源压力为0.65mpa的条件下进行了实验，取得的减震气缸特性曲线如图42.2-12所示，以上分析与特性曲线基本相符。 从冲击截面的分析可以看出，大的运动加速度会导致活塞产生较大的运动速度，但是由于必须不停增加杆腔的背压和摩擦力，因此活塞的速度会有所提高。再度减速。因此，在一定的行程中，运动速度必须达到最大值，此时的冲击能量也必须达到最大值，应在该行程附近进行各种冲击操作。 当冲击缸实际上工作时，锤头模具撞击铸件以完成工作。通常，行程开关发出复位换向阀的信号，汽缸直接从冲击部分转换为复位部分，在这种状况下可以认为从未弹跳部分和耗能部分。 2）从上述普通冲击缸的原理可以看出，快排型冲击气缸的一部分能量（有时是更大一部分的能量）被损耗以克服背压（例如p2）来工作，因此，在冲击开始时，杆腔中的气体被全然排空，即使杆腔中的压力下降到大气压，冲击过程中也可以节省大量能量这种冲击缸可以发挥更大的作用并输出更大的冲击能量，这种在冲击过程中杆腔压力接近大气压的冲击缸称为快速位移冲击缸，其结构如图42.2-13a所示。 快排型冲击气缸是在普通冲击缸的下部添加的“快排机构”。快排机构由快速移位导向盖1，快速移位气缸体4，快速移位活塞3，密封橡胶垫圈2和其他零件组成。 快速排量冲击缸的空气控制回路如图42.2-13b所示，连接气源并通过K1阀同时充气到K3，K2和F1通空气阀f1的输出端口a通过直管与K1孔连接，而弯头与K3孔连接。弯头的空气阻力大于直管的空气阻力，通过这种方法，首先通过K1使快排活塞3将压缩空气推至顶部，然后快速排出活塞3和密封橡胶垫圈2切断带有杆腔和排气口t的通道，然后将空气通过K3孔进入杆腔，无杆腔中的气体通过K4孔通过阀切换阀排出，活塞移动当活塞密封中盖的空气注入口时，安装在锤子上的压力块触碰推杆6F3F2，并发送信号以控制阀F2进行切换，因此气源通过阀f2和K4孔膨胀到储气腔中，直到气源压力上升。 冲击工作开始时，如果切换阀F1，则将k2排空，将K1和K3排空，快速排放活塞将向下移动，且带有杆腔的压缩空气通过快速排放导向盖1.越过圆孔（8），然后穿越多个快排缸体4t（大于10）和K3上的方孔直接排放到大气中。多个圆孔和方孔远大于K3的流通面积，可以在很短的时间内将杆腔的压力减低到接近大气压，当下降到一定压力时，活塞开始锤头上的压力块离去行程阀F3的推杆6，并且阀3在弹簧的作用下复位。由于空气阻力7和空气容量8的连接，阀3被重置，但是F2经过延迟后重置，这保证了气缸室内的压缩空气被用来完成工作。导致活塞快速向下撞击的k，否则，如果同时重置F3和F2，则蓄能器气缸室内的压缩空气将在锤子之前通过K4孔和阀F2排出不会移动到行程的尽头，因此当锤子开始撞击后，f2的复位动作需要延迟数十毫秒，因为所需的延迟时间不长，并且撞击汽缸的撞击时间为很短，只要阀f2的换向时间长于冲击时间，通常就无需使用空气阻力或空气容量。 在活塞向下撞击过程中，由于杆腔内的气体可以全然排空，因此普通冲击缸的杆腔内从未较大的背压，因此快速移位冲击缸的冲击能量是相同大小的。普通冲击缸的冲击能量是其3到4倍。 （2）数码油缸 它由活塞1，气缸2，活塞杆3等组成。活塞的右端有一个t形头，而活塞的左端有一个凹孔。后活塞的t形头插入前活塞的凹孔中。由于圆柱体的限制，t形头只能在圆柱孔中沿着圆柱体运转。轴向运动，两者不可分开。多个活塞按此顺序串联在气缸中。t形头在凹孔中可左右移动的范围是活塞的行程。进气孔A1〜Ai不同（可以是A1，或者是a1和a2，或者是a1，a2和a3，或a1和a3，或a2和a3等）输入压缩空气（0.4〜0.8mpa），相应的活塞将向右移动，每个活塞的向右移动可将活塞杆3向右推。因此，活塞杆3向右运动的总相距等于每个活塞行程的总和。这里，孔b自始至终与低压气源（0.05〜0.1mpa）连通。当a1〜Ai孔排气时，活塞将在低压空气的作用下自动回到其原始位置。每个活塞的冲程大小可根据所需的总冲程s的几何顺序进行选择。假定s=35mm，使用3个活塞，每个活塞的冲程分别取为α1=5mm；α2=10毫米;α3=20mm，如果s=31.5mm，可以使用6个活塞，则将α1，α2，α3...α6分别设计为0.5、1、2、4、8、16mm，这些值的组合可以是在0.5-31.5mm的范围内获得0.5mm的整数倍的任何输出位移。这里α1，α2，α3...αi可以根据需要设计成各种不同的数字，并且可以获得各种所需的数字笔画。 （3）回转缸 主要由空气导管，气缸，活塞，@nz组成。该气缸的气缸体3连同气缸盖6和空气导流芯10一起由其他动力（例如车床主轴）承载和旋转。活塞杆和活塞41只能执行往复直线运动，并且导风体9连接至固定的外部管道road。 固定旋转缸的结构如图42.2-15b所示。为了增加其输出力，两个活塞串联连接在一个活塞杆上，因此其输出力约为单个活塞的两倍，而气缸的尺寸可以减小。空气导向部门和导气头芯因需要相对旋转，配有滚动滚珠轴承，并密封有研究和分配空隙，应设置油杯进行润滑，以减小摩擦并避免烧伤或卡住。 回转气缸主要用于机床夹具和压线钳。 （4）气缸 挠性气缸是一个带有挠性软管的气缸，常用的挠性气缸有两个，一个是图42.2-16所示的普通挠性气缸，它由一个活塞活塞杆和一个挠性软管气缸组成。通常为单作用活塞缸，活塞的回程取决其他外力，其特点是安装空间小，冲程长。 第二种类型的柔性缸是辊式柔性缸，见图42.2-17。用夹紧辊取而代之了活塞和活塞杆。夹紧辊设置在柔性圆筒的外表面上。当a端吸入空气时，左端柔性气缸膨胀，而b端排气，气缸的左端收缩并被夹紧在气缸中。气缸外侧的滚筒在伸缩端的作用下向右移动，滚筒夹带动载荷运动。可以称为柔性滚筒滚筒，该滚筒的特点是占用空间小，输出小力大，负载率低，并且可以实现双重作用。 （5）钢缆筒 钢丝绳油缸如图42.2-18所示，是一种用柔软的柔性钢丝取而代之刚性活塞杆的油缸。活塞与钢丝绳连接，活塞在油缸下方来回移动压缩空气的推动，钢丝绳带动负载运动。安装了两个皮带轮，以使活塞和负载沿相反的方向移动。 这种气缸的特点是可以制成行程很长的气缸。例如，制造直径25mm，行程约6m的圆柱体并不难，在钢缆和导向装置之间易于时有发生泄漏。 无锡斯麦特：http://www.smt66.com/ 气缸价钱：单价100元/个 气缸品牌：斯麦特 品牌斯麦特sc型 适用范围普通气缸0.15〜0.85 孔径3240506380100125160200（mm）学说力100（n） *大负载1000（n）*远距离1000（nm） 重量3（kg）气瓶数目12
